我院李晓敏博士承担的国家863计划课题“高性能绿色薄膜专用料的制备技术”顺利通过科技部技术验收

点击数： 作者：光伏研究院 文章来源： 发布日期：2018-06-22

    2018年6月2日，由我院李晓敏博士承担的国家863计划前沿技术主题项目“高性能绿色薄膜专用料的制备技术”结题验收会在辽宁营口召开。项目验收组成员由科技部高技术中心领导及5位国家科技部高新技术专家组成。验收专家组通过对该项目进行验收材料审查、听取课题完成情况及取得的成果汇报、现场考察、质询与讨论等形式，全面了解了项目完成情况，对该课题形成的自主知识产权产业化技术给予高度评价，对建成的两条中试化生产线给予充分肯定。
    科技部领导及验收专家组全面了解了课题完成情况，一致认为课题组完成了任务书规定的研究内容，达到了考核指标和技术就绪水平要求，经专家组讨论并投票表决，一致同意该课题通过技术验收。

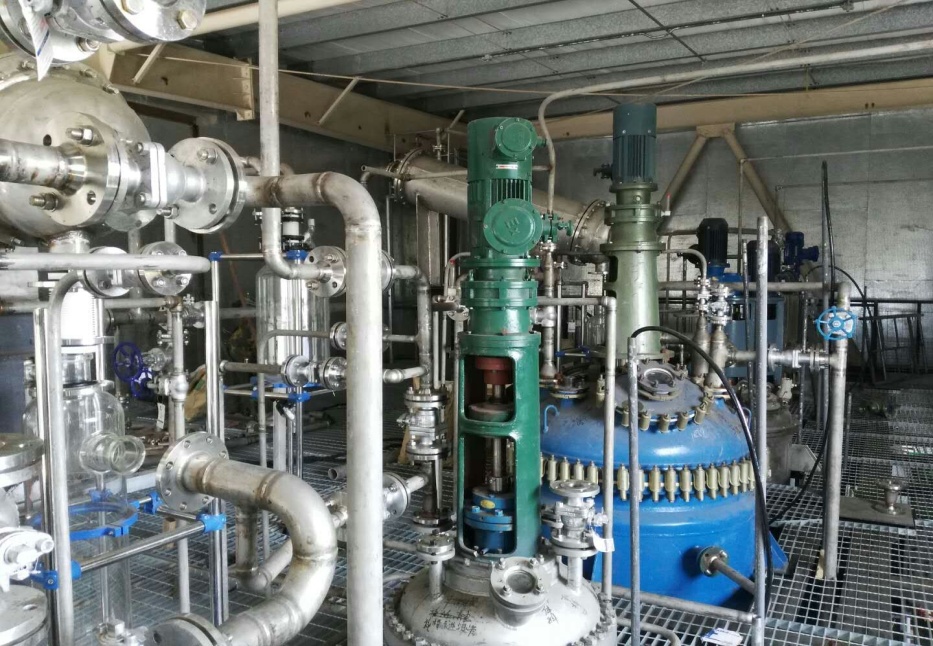

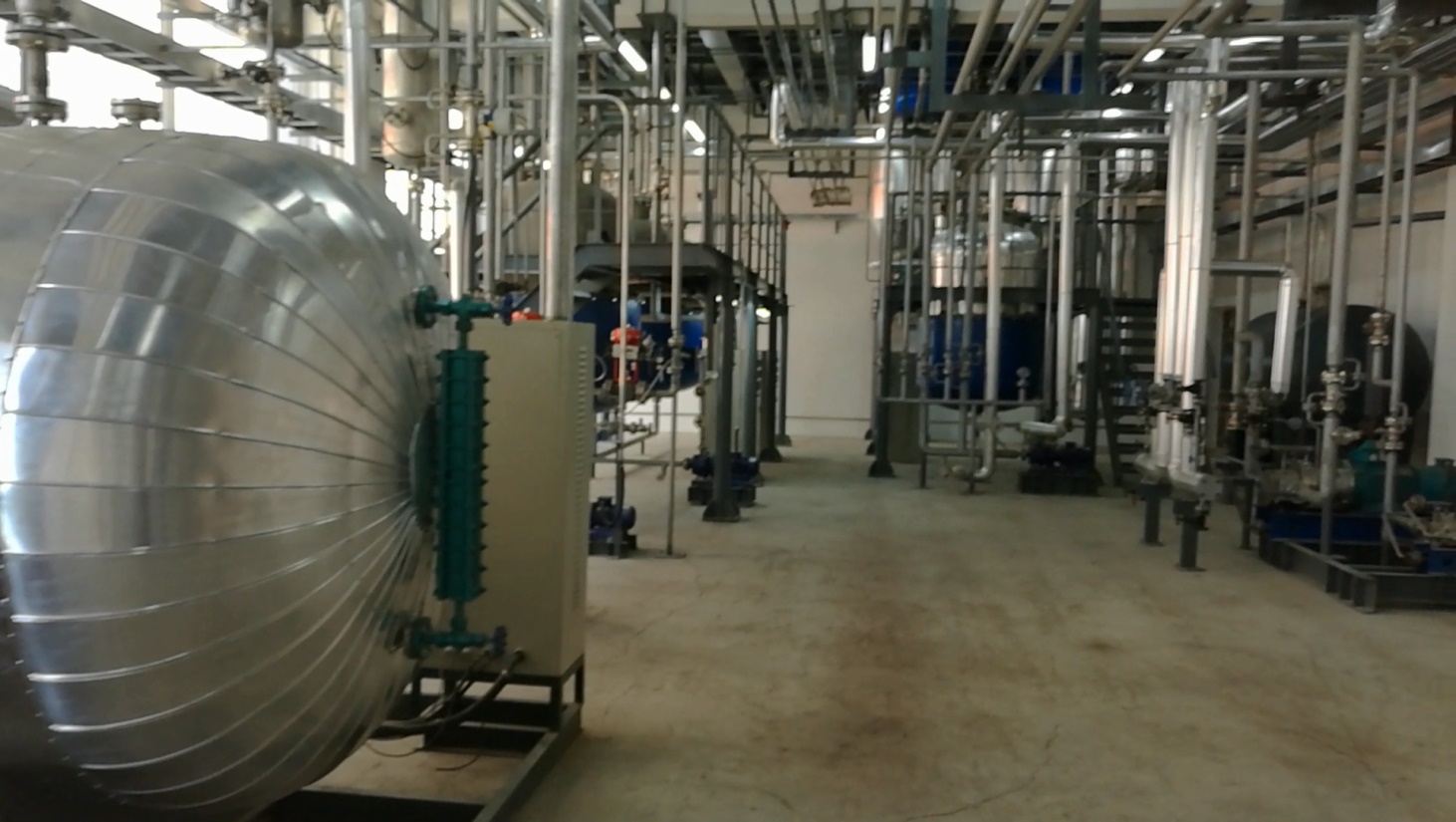

         TPI胶膜专用料中试线                             PAL吹膜专用料中试线


本课题开展并完成了以下研究内容：

任务1——高性能热塑性聚酰亚胺（TPI）胶膜专用料低成本制备技术：以混合单取代苯酐等商品化原料为基础，开展了高强、耐高温、高尺寸稳定性的硫醚型热塑性聚酰亚胺（S-TPI）树脂的低成本制备新技术研究，完成了含多苯甲酮、硅氧烷、联苯等结构的高分子量S-TPI树脂的1000升规模合成放大试验，以聚酯酰亚胺液晶为加工助剂，进一步开展了S-TPI树脂共混改性技术研究及胶膜的制备与性能研究；

任务2——高性能聚乳酸（PLA）吹塑薄膜专用料低成本制备技术：基于嵌段共聚与共混复合技术，发展一种较高PLA含量的吹膜专用料及其共混复合技术与工艺，完成了PLA吹膜专用大分子助剂500升规模合成工艺优化、PLA吹膜专用料的低成本制备及吹膜工艺、薄膜快速降解检测方法研究。

本课题达到的主要技术指标：

（1）研发的S-TPI胶膜树脂吨成本为24万元、涂覆胶膜玻璃化转变温度253℃、自支撑膜玻璃化转变温度272℃，吸湿率0.388%（23℃，24h，75%）、线胀系数1.8×10-5/℃，实现了1000升规模S-TPI树脂和80kg/h规模胶膜专用料的生产能力。

（2）研发的可降解薄膜（29μm厚度）纵向/横向拉伸强度分别达到31 MPa和30 MPa、纵向/横向断裂伸长率分别达到210%和557%、PLA吹膜改性树脂中PLA含量≥35%。
